管線的鋪設經常要通過許多潮濕酸性的環境，而部分石油、天然氣中也含有大量的H2S、SO2等酸性氣體，氫致開裂（HIC）是管線鋼在酸性環境中發生破壞的一種重要形式。所以HIC一直是管線超聲檢測的重點。

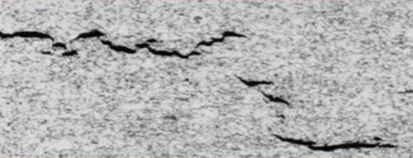

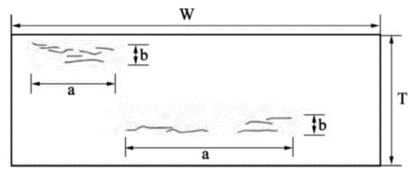

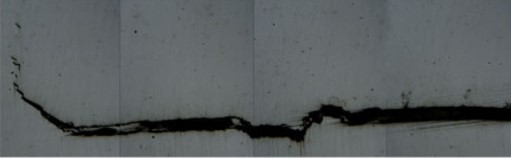

管線鋼在含有H2S的酸性環境中表面與酸反應生成氫原子，H2S會延遲氫原子結合成氫氣，而使得氫原子能夠進入到鋼中。鋼中晶界、相界、位錯等等是吸附氫原子的陷阱，吸附的氫原子結合成氫氣之后會造成局部的氫壓過高，一旦超過材料的斷裂強度就會產生開裂現象（HIC）。對于使用方，關心的問題首先是判斷是否出現氫裂紋，區分氫裂紋與一般的工件底面腐蝕；第二個關心的問題是，裂紋與裂紋之間是否發生串聯，如果裂紋還是獨立的分布，其危險系數還在可控范圍內，但是裂紋一旦發生串聯，根據情況應當立即采取修復措施，但是這個涉及到很多經濟利益。所以準確地判斷裂紋的存在，以及其間的關聯是解決氫裂紋檢測的重點與難點。

相控陣檢測的圖像直觀，可以通過B掃圖像直接觀察探頭下方截面的內部特征，在腐蝕檢測檢測中顯示出了其優勢。但是一般的線性掃查居于脈沖回波技術，指向性強，只能檢測出平行或者傾斜度不大的反射面。且受制于探頭晶片尺寸與晶片數量，其分辨率不高。

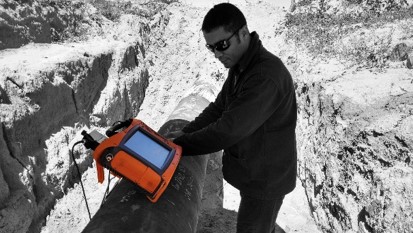

M2M在其便攜式相控陣儀器GEKKO上推出的全聚焦技術TFM，有效地解決了上述難題。首先TFM技術的發射與接收機制有關，TFM的信號是由單個晶片進行發射，因?yàn)榘l(fā)射面積相對波長較小，擴散角較大，能檢測到斜率較大的表面；其次接收部分是每個晶片都同時接收，能夠收到來自各方向的回波。故TFM技術可以看作脈沖回波與串列掃查的結合。所以對非平行與表面的反射體能很好成像。最后TFM技術的算法使得聲能在整個成像范圍內逐點聚焦，提高了整個檢測范圍的分辯能力，對細微缺陷的檢出能力大大提高。這些優勢使得TFM在HIC檢測問題中有效解決了當今關心的技術難題。

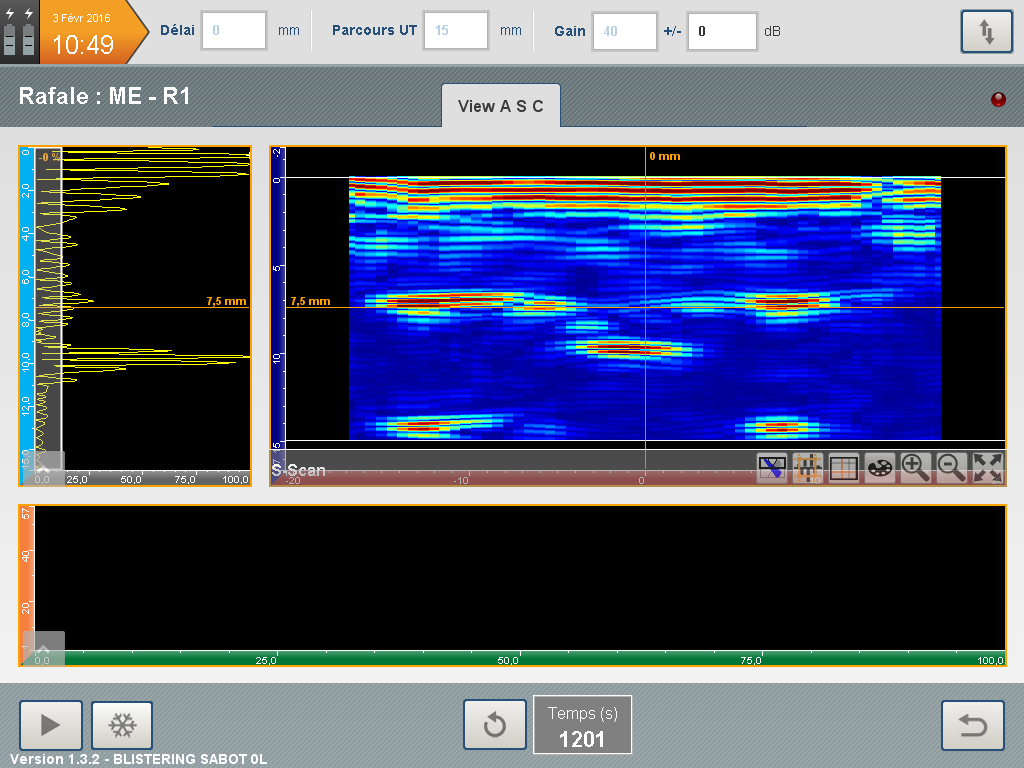

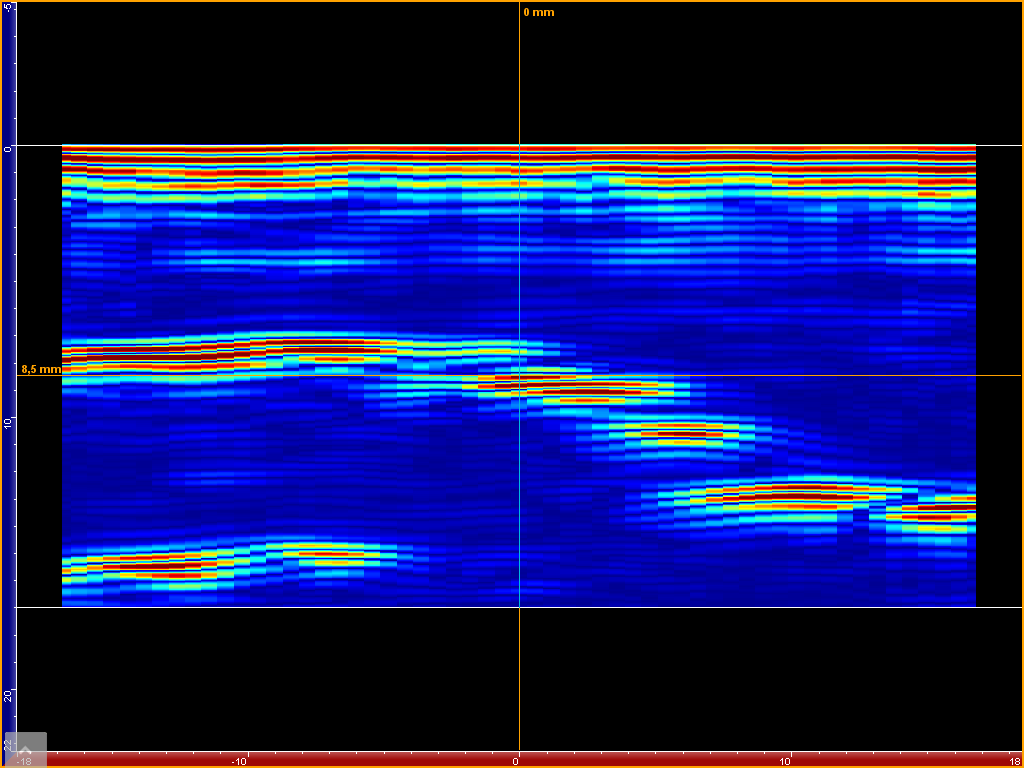

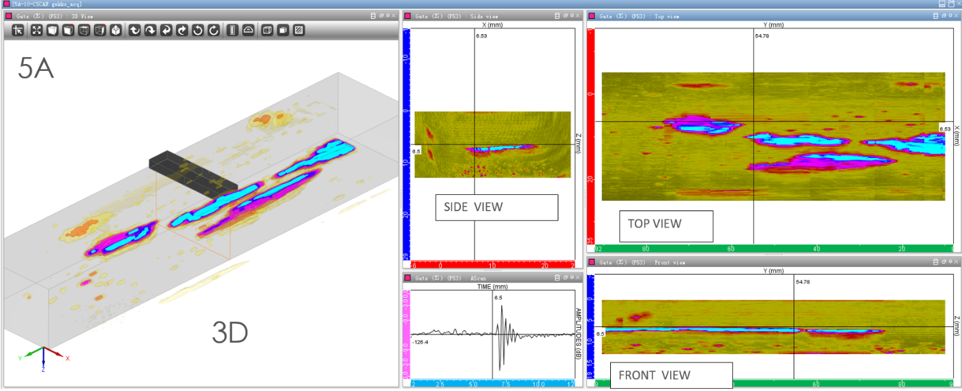

氫致裂紋電子掃查成像圖

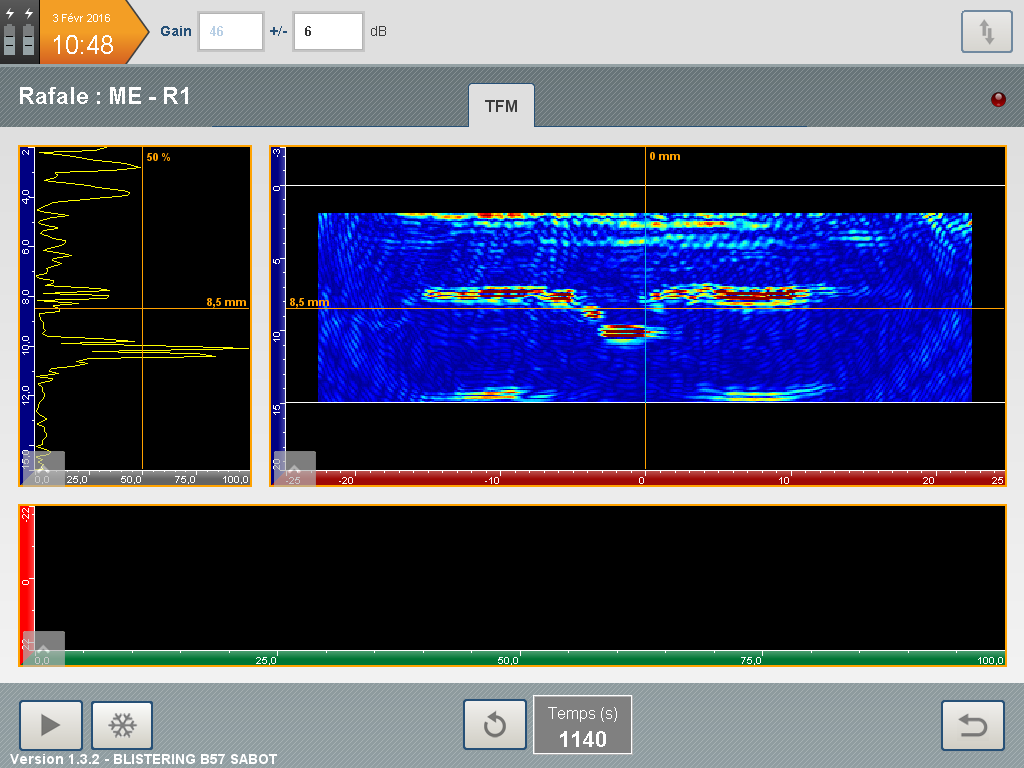

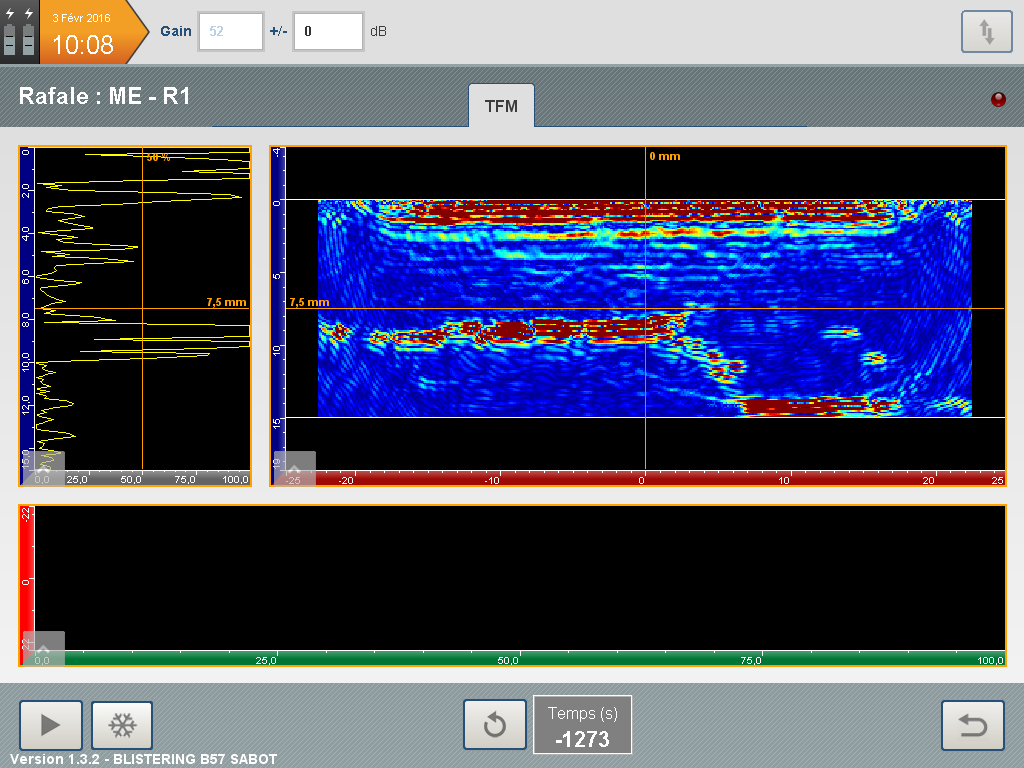

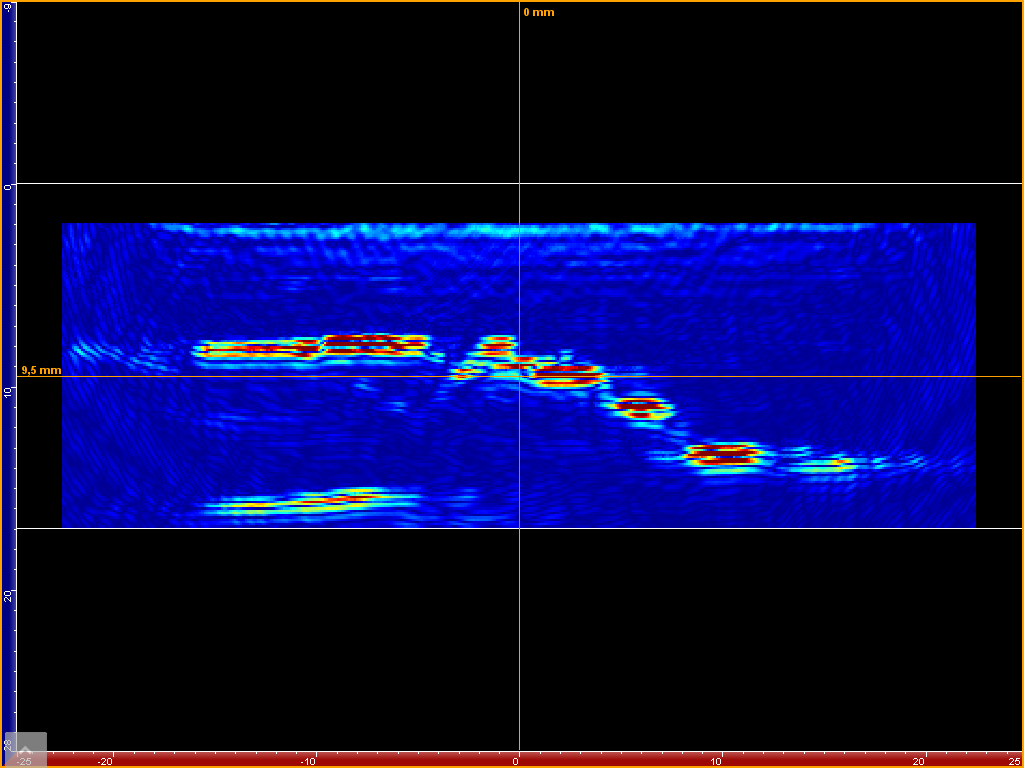

氫致裂紋TFM技術成像圖

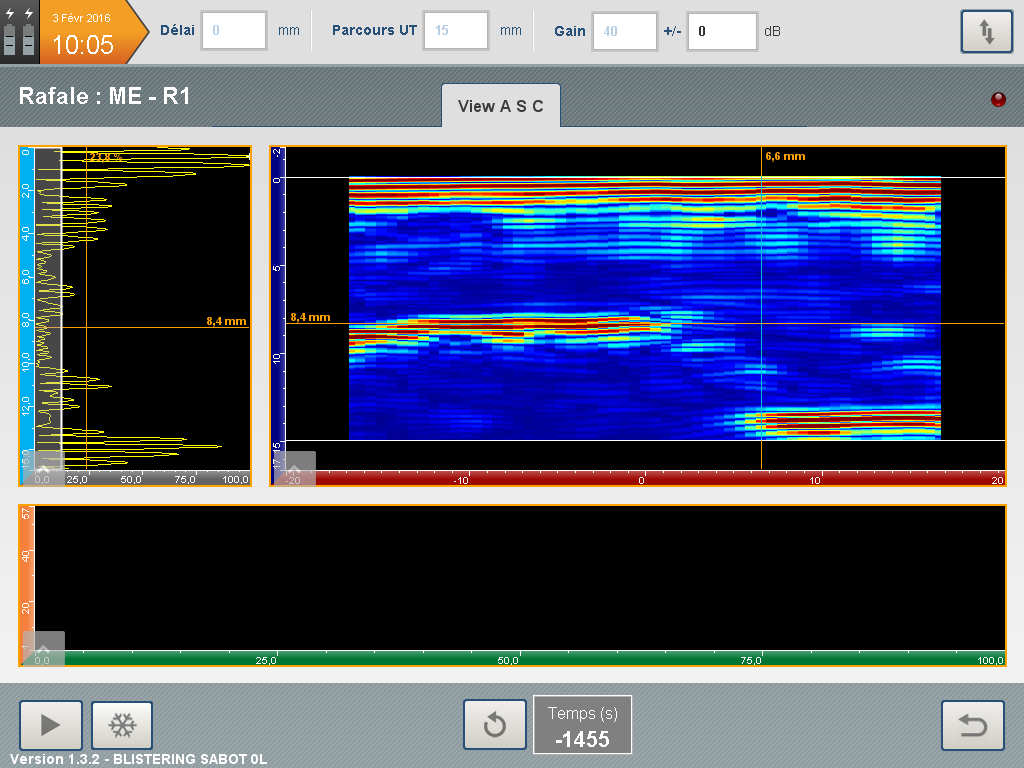

氫致裂紋電子掃查成像圖

氫致裂紋電子掃查成像圖

氫致裂紋HIC檢測要點：

傳統管線HIC檢測多采用電子掃查（ES）的方法，相對于ES，TFM具有更強大的優勢：
