標題: UT的縱向分辨力到底取決于什么？梁老的帖子，一個回復可... [打印本頁]
作者: liuhonghui 時間: 2016-1-28 15:14
標題: UT的縱向分辨力到底取決于什么？梁老的帖子，一個回復可...
本帖最后由 liuhonghui 于 2016-1-28 15:56 編輯
UT的縱向分辨力到底取決于什么？梁老的帖子，一個回復可能不完整（下面紅字部分），還應與放大器聯系起來儀器評估。下面，與ASME SE745 (2015版)的對照一下，標準如何講的，不過這里只談定量的影響。
http://www.jinlidl.com/forum.php?mod=viewthread&tid=30587

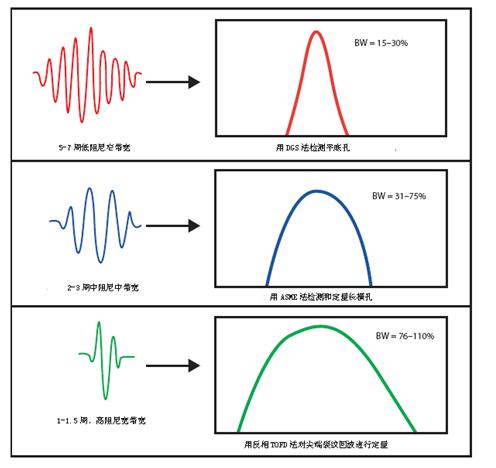

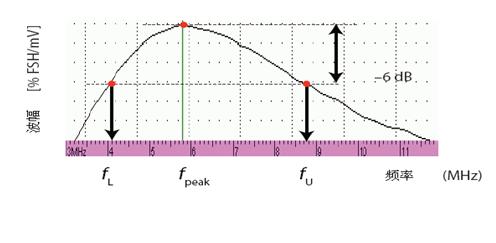

基于帶寬或阻尼的超聲探頭的分類和用途（圖31）如下：
窄帶寬（15%~30%）探頭—適于檢測；
中帶寬（31%~75%）探頭—適于檢測和定量；
寬帶寬（76%~110%）探頭—適于定量；
一般對于角度固定的靜態探頭來說，脈沖寬度對其軸向分辨力有直接影響。軸向分辨力是超聲波分辨沿聲束軸線相鄰兩缺陷的最小距離能力。對于良好的軸向分辨力，相鄰兩反射體所產生的峰值應比峰谷差大于6dB。
軸向分辨力計算公式為：
?z= (ν x?τ_(-20dB))/2
其中：
?z—相鄰兩缺陷的最小距離；
v—工件中聲速（mm/us）；
〖?τ〗_(-20dB) —脈沖寬度us（聲脈沖寬度）。
基于帶寬或阻尼的超聲探頭的分類和用途（圖31）如下：
窄帶寬（15%~30%）探頭—適于檢測；
中帶寬（31%~75%）探頭—適于檢測和定量；
寬帶寬（76%~110%）探頭—適于定量；
作者: liuhonghui 時間: 2016-1-28 15:16
本帖最后由 liuhonghui 于 2016-1-28 15:22 編輯
ASME SE745 -2015 ASTM E745-2012
作者: liuhonghui 時間: 2016-1-28 15:32
本帖最后由 liuhonghui 于 2016-1-28 17:17 編輯
上述標準是針對奧氏體鋼鍛件超聲檢測，2015ASME引用了2012ASTM E745;
相比2013ASME對于設備部分，發生了較大的變化，最終就是一個目的，定量要“準”，accuracy , 不能“丈母娘的個嫂 -- 大岳母（大約摸）”。
對于探頭可以使用寬頻帶，但放大器，一定要使用窄帶;
如果探頭是寬頻帶（窄脈沖），探傷儀也是寬帶，這是用“計算法”計算缺陷當量，仍然用中心頻率（標稱）來計算，而出現在寬帶中的回波頻率，卻已經偏離”中心頻率“，怎么會準確呢？
作者: liuhonghui 時間: 2016-1-28 15:33
本帖最后由 liuhonghui 于 2016-1-28 15:38 編輯
下面是2013版的ASTM E745 -2009
探頭頻率有0.5-5MHz的范圍值，到了2015就給固定化了單值，更加“標準化”了。
作者: liuhonghui 時間: 2016-1-29 13:21
相關書籍對頻帶與分辨率的描述
作者: 梁金昆 時間: 2016-1-31 11:19
本帖最后由 梁金昆 于 2016-1-31 11:22 編輯
劉先生:您好！因為上網只關心近來發的幾個帖子，所以您的這幾個帖子，今天才看到，抱歉！您的帖子介紹了標準規定(ASTM2013)，我感到受益非淺！！謝謝！在春節臨近之時，提前給您拜個年，祝猴年歡樂，合家幸福,萬事如意！
作者: 梁金昆 時間: 2016-1-31 16:31
本帖最后由 梁金昆 于 2016-1-31 16:36 編輯
您提供資料，與我的文章< 理論上超聲遠場的縱向分辨力(修改稿) >，有很大不同。我的文章,分辨率未有可靠的表達公式，未和聲速,聲脈沖寬度相聯系，僅是討論中的一己之見,很幼稚。
作者: liuhonghui 時間: 2016-2-1 10:12
本帖最后由 liuhonghui 于 2016-2-1 10:58 編輯
謝謝梁老，新年到來，祝您幸福安康
您發現了問題，并指出了問題的解決方向。我一直聽有人講到，ASME作為世界先進標準，面對歐標EN的競爭，自身也很緊張，包括ASME以前提出的好的理念，歐標反而采納了，而ASME由于"船太大，不好掉頭"。最近幾年ASME升版內容變化很多，大概是“競爭”因素導致。
看到您提到的問題，以及劉恩凱的回復，受到了一些啟發。目前UT探傷定量，尤其是鍛件，國內基礎標準不健全，很難追溯，幾乎是廠家“自說自話”，感覺國內基礎標準，以及普及，還有一段路要走。
作者: 梁金昆 時間: 2016-2-3 10:35
本帖最后由 梁金昆 于 2016-2-3 11:31 編輯
是的，在基礎理論的研討上，應該有很艱苦的路要走。比如，既然軸向分辨力計算公式為：
?z= (ν x?τ_(-20dB))/2
那么， ?z和?τ_(-20dB) —聲脈沖寬度us，在數值上成正比。請問，聲脈沖寬度影響因素又有哪些呢？雖然您上文中也有討論，但似還不夠。
作者: 梁金昆 時間: 2016-2-3 14:16
本帖最后由 梁金昆 于 2016-2-3 14:23 編輯
我的舊文認為:遠場縱向分辨力大約等于標稱頻率對應的半波長(mm);而ASTM E745-2012認為:分辨力等于常規條件下，半個聲脈沖寬度的空間尺寸(mm)。后者要準確得多。
作者: 梁金昆 時間: 2016-2-4 14:58
本帖最后由 梁金昆 于 2016-2-4 15:11 編輯
問題討論到這里，分辨力,應該是可測量的吧？
作者: 梁金昆 時間: 2016-2-4 15:05
本帖最后由 梁金昆 于 2016-2-4 15:07 編輯
對于鍛件，ν x?τ_(-20dB),可否直接測量底面回波高10%處的寬度,進而求出分辨力？
作者: liuhonghui 時間: 2016-2-4 16:44
本帖最后由 liuhonghui 于 2016-2-4 16:57 編輯
1、ASME作為執行標準，超聲儀要滿足ASTM E 1324《超聲儀器電氣性能測量導則》，探頭按ASTM E 1065《超聲探頭性能評定》進行評定。容器制造廠買來的超聲設備器材有合格證，質量證明文件，就可以UT檢測工作了。目前核電在役檢查要滿足ASME Ⅺ，要進行能力驗證，設備探頭要按照ASME Ⅺ，其附錄Ⅷ-4000進行試驗（基本等同ASTM E 1324和ASTM E 1065）。
2、分辨力的在歐標EN12668.1 儀器標準 術語3.29 瞬時分辨力 ；8.4.7.1測量方法 ；8.4.7.2 驗收標準。
顯然，分辨力的好壞主要在超聲儀，如何“調制”觸發脈沖。
3、ASME的標準要求，對分辨力的描述，我還沒有對照。
4、我認為肯定可以測量，EN也給出測量方法與標準。ASTM E 1324《超聲儀器電氣性能測量導則》，相關描述如下，還沒系統的看
作者: 梁金昆 時間: 2016-2-5 08:29
本帖最后由 梁金昆 于 2016-2-5 08:31 編輯
按您以上意見，似乎分辨力和頻率無關，但普遍說法是:頻率(當然是標稱頻率,近似中心頻率)越高，分辨力越好。這一因素在何處體現？
作者: liuhonghui 時間: 2016-2-5 09:19
本帖最后由 liuhonghui 于 2016-2-5 09:23 編輯
1、分辨率的概念越辨越明了，從上面的資料看也確實都是體現的時間分辨率，與分辨率關系最大的就是：波速，時間。與超聲探頭中心頻率沒有直接關系（公式推導的關系）。
2、頻率(當然是標稱頻率,近似中心頻率)越高，分辨力越好。還要慢慢體會一下
作者: 梁金昆 時間: 2016-2-5 11:11
本帖最后由 梁金昆 于 2016-2-5 15:59 編輯
特壓《超聲檢測》教材（2008版）第171頁最下兩行：（2）頻率越高，脈沖寬度越小，分辨力也就越高,.....
節日愉快！
作者: 梁金昆 時間: 2016-2-5 15:28
本帖最后由 梁金昆 于 2016-2-5 16:03 編輯
美國無損檢測手冊.超聲卷(1996中文版) 有關敘述
第8頁有這樣兩段話：換能器的時間分辨力與其帶寬△f成正比，主要是機械負載所產生的阻尼的函數。相反地，在穩定的…，晶體振動達到最大輻度所需要的周期數，是由它的機械Q值決定的(用百分數表示的帶寬的倒數) 。
…對給定的Q值，分辨力隨系統頻率的增加而提高。
第254頁有這樣敘述---(兩個強度一梁添加)最小頻率之間的間距△f可用于確定兩個超聲回波之間的時間間隔△t:
△f=1/△t (該書公式6-61)
作者: 梁金昆 時間: 2016-2-9 15:03
本帖最后由 梁金昆 于 2016-2-10 09:15 編輯
梁注：可能因為翻譯原因，欠明確:以上公式，△f=1/△t ，是頻帶寬度（△f,絕對值）與聲脈沖寬度（△t,以微秒為單位）最準確的表達公式，寬頻帶當然對應窄脈沖。
作者: 梁金昆 時間: 2016-2-12 10:57
ν x?τ_(-20dB)，應是遠場（回波）聲脈沖寬度（mm），似乎已經包括了材料衰減因素吧？ 因為有時頭腦胡涂，如有不當，請指教，以防謬誤流傳。
作者: 梁金昆 時間: 2016-2-14 11:13
本帖最后由 梁金昆 于 2016-2-14 11:26 編輯
UT的遠場縱向分辨力到底取決于什么？
首先是，儀器和探頭的組合性能，它們決定了始脈沖的頻率譜和頻帶寬度,進而決定了聲脈沖的寬度。儀器性能當然包括儀器發射，放大和接收電路性能。探頭性能包括相應電脈沖下發射聲脈沖的寬窄。對于既定儀器,探頭頻率和頻帶數值按標準規范要求選擇。UT的遠場縱向分辨力基本上可用下式表示：?z=ν x?τ_(-20dB)/2，大約等于既定條件下半個-20dB聲脈沖寬度。
其次是，對既定的儀器探頭組合，系統（中心）頻率越高，探頭頻帶越寬，分辨力越高。
第三是，工件材料衰減可影響回波脈沖的頻率譜和頻帶寬度.進而影響回波寬度和分辨力。
作者: liuhonghui 時間: 2016-2-15 13:55
本帖最后由 liuhonghui 于 2016-2-17 08:47 編輯
謝謝梁老的指導，
1、材料衰減會影響頻率，頻帶，當然是相對標準試塊而言的。關于試塊的要求，ASME焊縫UT對試塊的要求很苛刻。見下圖
省去了衰減系數測量的要求。
2、還有一個影響定量的因素，就是探頭線（電纜，與前置放大器相連），ASME-5 UT部分 T-492檢驗記錄 f）所用的探頭線、類型和長度。
仔細品品ASME，要求并不低。
作者: 糟老頭子 時間: 2016-2-17 00:18
新年好！
樓主的這個公式：?z= (ν x?τ_(-20dB))/2在設備、探頭、設置和材料確定的情況下，仍然需要考慮缺陷深度、類型和尺寸才能確定“合理的最小分辨率”，即考慮到檢測環境、檢測人員的能力和檢測速度的情況下的一個折中值而非極限分辨率。
我認為這個公式適用于用試塊實測而非計算。
作者: 梁金昆 時間: 2016-2-17 09:04
本帖最后由 梁金昆 于 2016-2-17 09:10 編輯
新年好！支持上面這位友人的意見！缺陷面積大，反射角度垂直，聲脈沖(回波)寬度也會大。
作者: 梁金昆 時間: 2016-2-20 10:42
本帖最后由 梁金昆 于 2016-2-20 10:44 編輯
UT的遠場縱向分辨力到底取決于什么？希望劉先生或其他熱心友人，認真總結一下，內容要比教材豐富一些，才好。我們討論的弊病，往往是不了了之,今后某些友人又重復今時的討論。
因為今年已經78歲了，我今后希望當個安靜的看客。
作者: 強天鵬 時間: 2016-2-21 09:58
梁老新年好！祝身體永遠健康！
作者: 梁金昆 時間: 2016-2-21 16:07
強總:您好！衷心感謝！祝您和遠東網在新的一年，萬事如意！
作者: dongxuliu123 時間: 2016-2-23 21:10
我認為：軸向分辨力是在對一個超聲檢測系統在某一情況下，檢測系統的性能：可以用?z=ν x?τ_(-20dB)/2表示。影響公式中兩個參數的因素都會對分辨力有影響。
- 首先是材料的聲速，這是檢測對象的基本屬性，大多時候是受檢測環境溫度的影響較大。
- 其次就是-20dB探頭的脈沖回波寬度?τ_(-20dB)，這個影響因素比較多：
- 儀器，儀器激勵脈沖（以常見的方波脈沖為例，脈沖寬度、脈沖電壓、輸出阻抗）；
- 儀器和探頭的連接線，線也會影響信號的傳輸，進而影響探頭的回波信號
- 反射體，包括大小，形狀，所處探頭發射聲場的位置等
- 檢測對象的聲阻抗，聲衰減，影響脈沖回波的寬度
- 探頭的本征參數：首先是探頭頻率，在探頭阻尼（Q值）一定的情況下，也就是說回波周期數一定的情況下，頻率越高，回波脈沖越窄；探頭的帶寬，其實就是探頭的阻尼，一定頻率下，阻尼越大，探頭帶寬越寬，周期數就越少，脈沖越窄；這兩個方面都可以降低?τ_(-20dB)。
3. 另外，這里說一下我關于二分之一波長問題的看法，個人認為脈沖反射法的超聲檢測，首先是聲波要能在反射體（微小缺陷）上發生反射（聲波波長和反射體尺寸相對大小有關系），其次反射回來又要能被探頭接收到的聲波才有檢測意義（這要求滿足一定的能量，受探頭的帶寬和中心頻率影響）；考慮到探頭都有一定的頻帶寬度，根據發生反射對波長和能量的要求，也就決定了探頭發射聲場中有用的聲波分布。能否分辨缺陷，也就是跟超聲波的波長相關。這是從聲波傳輸和探頭聲場性能兩個角度分析的。
4. 軸向分辨力，受很多因素影響，要測試它就要滿足一些條件的固定不變進行橫向比較。
5. 最后，個人覺得分辨力還是針對于特定情況下（比如某一試塊），直接在探傷儀上以分開（6dB)兩個反射波（檢波信號）意義更大一些。
作者: dongxuliu123 時間: 2016-2-23 22:54
沒有太明白 為什么探頭帶寬寬，儀器要低呢，不能覆蓋怎么辦？
作者: 梁金昆 時間: 2016-2-26 11:35
本帖最后由 梁金昆 于 2016-2-26 11:41 編輯
謝謝dongxuliu123朋友熱心參與討論！我也認為,超聲系統(儀器，探頭，探頭線等等)的分辨力,是標準規定在特定的試塊上測定的。
作者: 梁金昆 時間: 2016-2-27 11:31
本帖最后由 梁金昆 于 2016-2-27 11:35 編輯
超聲脈沖寬度和頻帶寬度的關系
超聲脈沖寬度（mm）是聲速ν（mm /μs）與脈沖持續時間Δt（μs）的乘積。頻帶寬度Δf（μs-1）是高低端回波頻率之差。我們經常遇到的問題是：為什么窄脈沖探頭對應寬頻帶？這個問題實質是討論脈沖持續時間Δt（μs）和頻帶寬度Δf（μs-1）的關系。筆者認為二者之間大體上有如下關系：
Δf=1/Δt (1)
由于超聲脈沖寬度取值高度不同，比如-20dB,-14 dB, 由于自由聲場與回波頻率下限高度取值不同，3或6dB,公式(1) 前應通過試驗加個系數。
作者: 丁偉臣 時間: 2016-3-7 08:58
與儀器探頭組合系統的性能有關！
作者: 丁偉臣 時間: 2016-3-7 09:03
梁金昆 發表于 2016-2-27 11:31
超聲脈沖寬度和頻帶寬度的關系超聲脈沖寬度（mm）是聲速ν（mm /μs）與脈沖持續時間Δt（μs）的乘積。頻 ...
一般計算分辨用6分貝，而探頭回波特性采用20分貝，兩者有些聯系，但也有區別.
作者: 梁金昆 時間: 2016-3-7 15:22
丁工:您好！久違了！希望用編教材方式，把這個問題總結一下。祝2016萬事如意！
