国产国语对白一区二区三区,五月婷婷五月天,国产精品亚洲色婷婷99久久精品,神马不卡一区二区三级,亚洲V日韩V无码一区二区
,爱豆传媒AV片,亚洲日韩欧洲无码AV夜夜摸,狠狠色噜噜狠狠色综合久


          遠(yuǎn)東無損檢測資訊網(wǎng)

標(biāo)題: TOFD  檢測學(xué)習(xí)小結(jié) [打印本頁]



作者: luolang1314    時間: 2013-8-10 12:45

標(biāo)題: TOFD  檢測學(xué)習(xí)小結(jié)
          1308-XXX合攏環(huán)焊縫TOFD檢測學(xué)習(xí)小結(jié)
          5月18日周六，金陵檢測肖工一行四人到我公司進(jìn)行某容器環(huán)縫B1、B5封頭與筒體焊縫TOFD檢測。次檢測分別從設(shè)備外表面、內(nèi)表面進(jìn)行兩次TOFD掃查，大大改善之前采用的外表面雙次掃查的檢測工藝存在較大盲區(qū)問題。這使我們開拓了眼界，同時為以后我公司TOFD檢測工藝指明了方向。
          本次TOFD+MT檢測工藝與以前TOFD+UT+MT工藝有較大不同，除了分別從內(nèi)外表面進(jìn)行掃查的工藝變化之外，還有下列值得我們學(xué)習(xí)的地方：

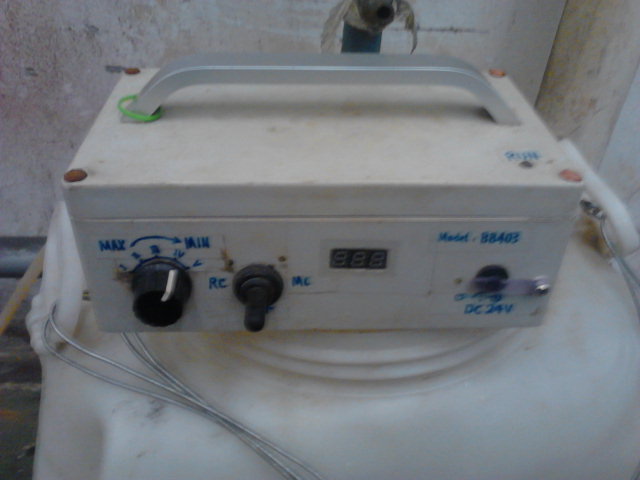

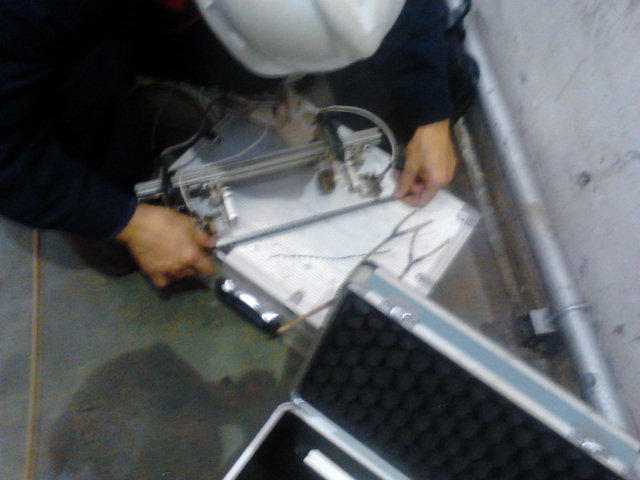

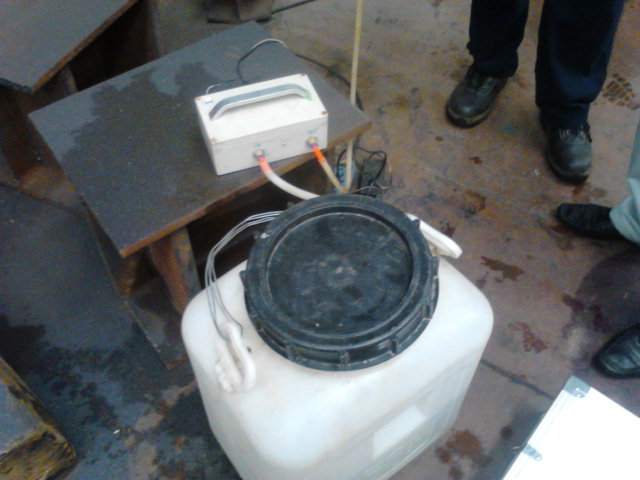

1，采用水泵對探頭充水，耦合效果比噴壺噴水效果好很多。且水泵采用遙控控制，能最大程度節(jié)約用水。掃查器更為簡單、輕便，使得從內(nèi)表面檢測耦合效果較好。我公司掃查器從內(nèi)表面檢測，耦合效果不如該掃查器。
          2，采用磁性編碼器提升編碼器壽命，減少水對電編碼器的負(fù)面影響。
          3，根據(jù)設(shè)備焊縫寬度、坡口形式以及現(xiàn)場情況，制作特定檢測工藝，并對聲束覆蓋、表面盲區(qū)進(jìn)行實(shí)時計(jì)算。

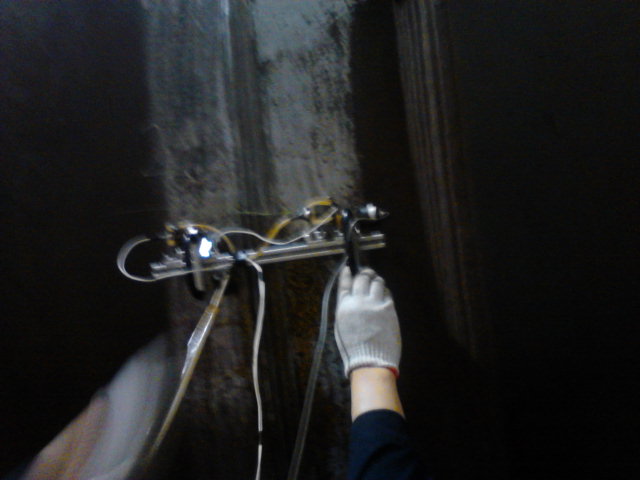

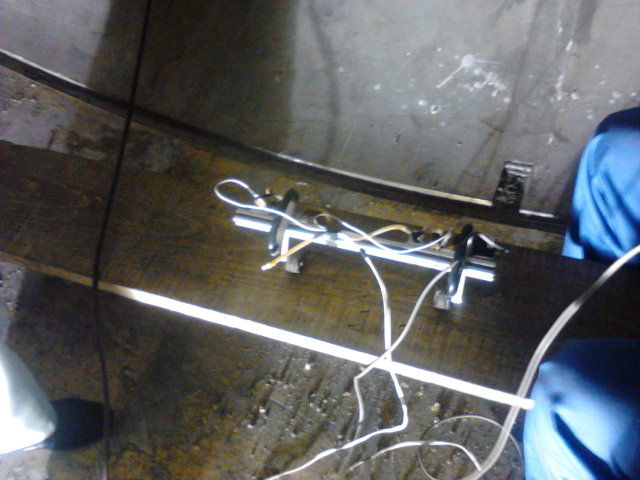

          本次TOFD檢測過程當(dāng)中發(fā)現(xiàn)，筒體內(nèi)表面刷有黃紙，封頭側(cè)有表面不平等影響探頭與工件接觸等問題，后我方人員和其共同將黃紙清除及表面處理后，順利完成內(nèi)表面TOFD掃查。內(nèi)外表面TOFD檢測在下午三點(diǎn)左右全部結(jié)束，下午四點(diǎn)數(shù)據(jù)處理完成，均未發(fā)現(xiàn)超標(biāo)缺陷，一次性合格。
            本次需要總結(jié)的事情：
          一、應(yīng)盡量做好準(zhǔn)備工作。焊縫的內(nèi)外表面都應(yīng)處理，達(dá)到TOFD檢測要求。
          二、應(yīng)做好外部解釋、溝通工作，展示我公司最為優(yōu)秀的一面。經(jīng)過我方積極配合，基本使檢測能夠順利進(jìn)行，為該項(xiàng)目按進(jìn)度要求進(jìn)行，提供了保障。
          三、焊縫內(nèi)部質(zhì)量如控制較好，TOFD檢測將大有作為。如果能一次性合格，將大大減少吊轉(zhuǎn)等時間。而且TOFD檢測對環(huán)境影響小，綠色環(huán)保，不影響工序交叉進(jìn)行。若在焊接控制水平較高的情況下，大量采用TOFD檢測，將真正起到節(jié)省時間、降低綜合成本等效果。前期10-170焊縫TOFD檢測，因TOFD檢測靈敏度較高，導(dǎo)致焊縫返修量較射線檢測大為增加，同樣需要引起我們重視。選擇與生產(chǎn)水平匹配的檢測手段，不失為一種比較經(jīng)濟(jì)可靠的手段。

作者: jinboldin    時間: 2013-8-11 11:58

實(shí)踐  對比 提升  出真知!!!

作者: ZGP    時間: 2013-8-13 10:50

{:soso_e163:}

作者: zwfwx888    時間: 2013-8-13 16:07

學(xué)習(xí)了！

作者: 獨(dú)釣長江雪    時間: 2013-8-13 16:24

長知識了

作者: 無損探傷    時間: 2013-8-15 08:26

實(shí)踐出真知！

作者: Johnny    時間: 2013-8-15 20:59

雙面TOFD，要看外表面和底部盲區(qū)多大，采用MT補(bǔ)充檢測，交流產(chǎn)生集膚效應(yīng)約1～3毫米，整流/直流可達(dá)8～10毫米

作者: 劍有情    時間: 2013-8-16 09:48

{:soso_e163:}

作者: shenge521    時間: 2013-8-17 13:35

學(xué)習(xí)了

現(xiàn)場也同樣問題，板厚較薄，但是由于焊工技能等因素，焊縫較寬，不能完全按照2/3法則，只能調(diào)大PCS，內(nèi)外兩面TOFD+UT+MT檢測

作者: 小、特務(wù)    時間: 2014-6-23 18:03

哈哈哈哈哈啊哈哈

作者: syzll    時間: 2015-4-11 07:55

看看學(xué)習(xí)啦

作者: cst1982    時間: 2015-5-30 09:30

真的多學(xué)學(xué)

作者: zyha1314    時間: 2016-4-4 20:19

“前期10-170焊縫TOFD檢測，因TOFD檢測靈敏度較高，導(dǎo)致焊縫返修量較射線檢測大為增加”   是指TOFD比原有射線檢測工藝靈敏度更高嗎？

作者: luolang1314    時間: 2016-4-5 10:54


          zyha1314 發(fā)表于 2016-4-4 20:19

“前期10-170焊縫TOFD檢測，因TOFD檢測靈敏度較高，導(dǎo)致焊縫返修量較射線檢測大為增加”   是指TOFD比原有 ...


厚板上的確如此。

作者: loyechina    時間: 2017-1-3 11:05

不錯























作者: nbfelix    時間: 2018-11-25 15:02

謝謝樓主分享。學(xué)習(xí)了。

作者: zimmer911    時間: 2019-10-31 16:21

特別棒，只有總做這方面檢測的人才能寫的這么深

作者: sunfail    時間: 2020-5-18 11:09

學(xué)習(xí)了，前輩辛苦了

作者: ltzhanglei0080    時間: 2020-6-22 16:27

這個微型循環(huán)泵可以

作者: 夢隨心動    時間: 2021-2-21 15:38

焊接時TOFD檢測還是有一定影響的，建議不要在焊接時檢測

作者: shen6512874    時間: 2021-8-6 20:44

學(xué)習(xí)了。。。。。。。

作者: mvptong    時間: 2024-5-30 10:25

多謝分享，辛苦辛苦

作者: 金棋尊    時間: 2025-5-1 21:00

總結(jié)得很到位，點(diǎn)贊！

作者: NDT天安    時間: 2025-8-17 22:58

長知識了










          歡迎光臨 遠(yuǎn)東無損檢測資訊網(wǎng) (http://www.jinlidl.com/)

Powered by Discuz! X3.5
