標題: 請問這個F波是缺陷還是邊緣反射波？ [打印本頁]



作者: 乄Cappuccino    時間: 2012-8-18 09:50

標題: 請問這個F波是缺陷還是邊緣反射波？

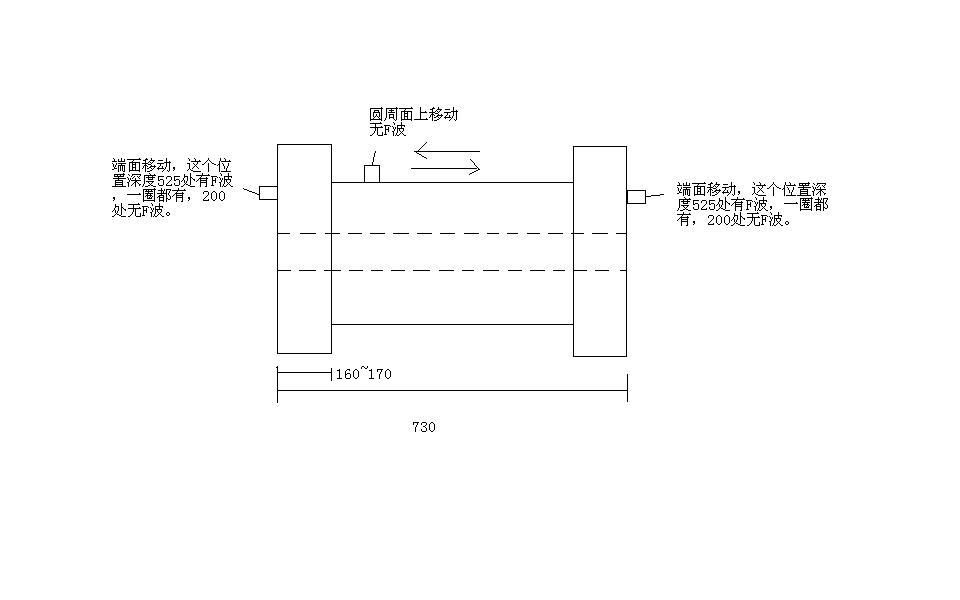

          20個鍛件里，有1~2個有這種波形，其他的沒，表面沒什么異常，材質20Cr4NiA，熱處理后。F波最高波位置如圖所示，探頭下移波形降低，但不會消失，一圈都有，請問這個F波是缺陷還是邊緣反射波？我的理解是如果是缺陷波的話，從對面探應該深度200左右位置應該也有缺陷波出來，但現在沒有。請不吝指教，謝謝





作者: 卞昌現    時間: 2012-8-19 16:16

第一：不知道你有沒有校正準確。

第二：如果校正準確的話。應該是缺陷。從反面測不出來，是因為缺陷是有方向性的。。。

作者: 亞青    時間: 2012-8-20 12:03

請將鍛件的尺寸均標出來，還有探頭距鍛件外邊沿的距離也需要給出，然后結合超聲的理論進行分析

作者: 丁偉臣    時間: 2012-8-20 17:03

形狀回波！

作者: 空凝0248    時間: 2012-8-28 13:16

    如果法蘭與工件外圓壁處有倒角圓弧的話應該是形狀回波

作者: 滾燙的小米粥    時間: 2012-8-28 13:26

能不能解釋清楚點啊，哪個部位的形狀回波啊

作者: xumingming    時間: 2012-12-10 07:49

{:soso_e115:}

作者: 天天工作    時間: 2013-2-10 14:05

     我也遇過類似問題，不理解？請8樓具體講解一下，為感。

作者: lywen0417    時間: 2013-2-11 18:21

 本帖最后由 lywen0417 于 2013-2-11 18:29 編輯



一般來說，機加工在粗加工時加工的工件幾何形狀和幾何尺寸應該是差不多的，且在這批工件中僅有兩個工件有F波，缺陷的可能性較大。問一下F波的高度怎么樣？F波的反射面是在哪里？

作者: 585858    時間: 2013-3-1 21:11

      請樓主將端面的外徑，內經和筒體外徑尺寸標明。不知那位高手能具體分析或計算一下

      是形狀回波的依據。為感。
